概览
高性价比紧凑型科研用AFM
具有价格优势的科研用AFM
集成系统，占空间小
33种模式和功能
操作使用简单
CoreAFM智能地联合原子力显微镜的核心部件来实现多功能化与佳方便使用性。正是基于这一根本的设计思路, CoreAFM合理地实现了优化AFM的功能。
CoreAFM融合了新型柔性导向扫描头，XYZ样品台，摄像头，主动隔振台和气流屏蔽于一个一体化小型仪器中，使得这一完整的AFM系统具有高适配度的紧凑尺寸。该系统配有专为CoreAFM扫描头开发的全数字24位控制器。现代化的AFM的所有必备功能都是CoreAFM系统的组成部分;要使CoreAFM投入运行，您需要做的就是连接控制器，并插上电源和USB。
易用性
您立刻就会看出设置和操作CoreAFM是多么容易。观看视频，了解主要功能的演示，以及如何使用该系统进行测量的简要教程。
峰值-保护
Isostage的更深层系统集成体现在独特的 峰值-保护, 可消除成像过程中的毛刺。尽管Isostage是一种主动隔振系统，但当失真太严重时仍会出现毛刺。峰值-保护检测到这种异常并重新扫描线条以获得无失真图像。
功能强大且多样
采用24位ADC和DAC的新电子技术可确保100×100×12μm扫描头的高分辨率的XYZ三个轴向的驱动，而且具有仅限于悬臂的低噪声下的力检测。32种标准的和可选的模式与完全兼容的附件使CoreAFM成为从材料研究到生命科学和电化学等应用的高性价比工具。以CoreAFM基本的功能为起点，所有可选功能都可以方便快捷地得到扩展。
闭合的扫描头隔间可以隔离声音和气流，而样品台定位机制仍允许您调整样品位置
当扫描头隔间打开时，可进入扫描头和样品台，例如放置新样品进行测量
AFM 模式
CoreAFM 成像模式
以下描述为仪器所具备的模式。某些模式可能需要其他组件或软件选项。详情请浏览产品手册或直接联系我们。
标准成像模式
静态力模式
横向力模式
动态力模式 (轻敲模式)
相位成像模式
磁学性能
磁场力显微镜
电学性能
导电探针原子力显微镜 (C-AFM)
压电力显微镜 (PFM)
静电力显微镜 (EFM)
开尔文探针力显微镜 (KPFM)
机械性能
力谱
力调制
硬度和弹性模量
黏附力
展开与拉伸
力曲线成像
刻蚀和纳米操纵
电化学原子力显微镜(EC-AFM)
包含的测量模式
CoreAFM开箱就可以实现静态力、动态力、相位成像、磁场力、横向力、力调制、标准力谱和标准刻蚀。您还可以使用CoreAFM模式工具盒来增强您的测量体验。
包含的标准模式工具盒
CoreAFM自配置的静态力模式工具盒, 动态力模式工具盒,
以及 相位成像模式工具盒 可以让您立即开始使用。根据测量模式的不同，模式组件可以包括样品、相配的悬臂、附件或它们的组合。
附加的标准模式工具盒
可单独购买的附加的标准模式工具包包括标准力谱工具盒, 标准刻蚀工具盒,
标准磁力模式MFM工具盒, 标准液体模式工具盒,
横向力模式工具盒, 和 力调制模式工具盒.
应用
CoreAFM 的应用示例
石墨烯的开尔文探针力显微(KPFM)
石墨烯属于二维材料范畴，对新设备和新材料的研发具有重要意义。除了对石墨烯进行原子分辨率成像以了解更多的晶体取向、边缘和缺陷外，石墨烯的功能特性也备受关注。
在本应用说明中，多层石墨烯采用开尔文探针力显微镜(KPFM)成像，使用CoreAFM 研究单个薄片上的接触电位差变化。
用50x NA0.9物镜在直立显微镜上拍摄的光学图像。取图方框:记录石墨烯KPFM数据和AFM图像的区域
CoreAFM相同区域的顶视图
多层石墨烯薄片是通过石墨的机械剥落和随后转移到硅-硅氧化物基体上而产生的。KPFM测量采用单次运行模式，记录形貌扫描过程中的接触电位。
用直立显微镜定位基体上的薄片，做上标记，使用CoreAFM的顶视摄像头将相同的薄片放置在微悬臂下，之后记录石墨烯和KPFM数据的AFM图像。
多层石墨烯薄片的AFM形貌图像上的接触电位差的叠加。
样品:瑞士苏黎世联邦理工学院 Hiske Overweg, Klaus Ensslin,
所有测量均使用配备有来自Nanosensors的PPP-EFMR微悬臂的 CoreAFM系统 进行。处理石墨烯的AFM图像用的是MountainsMap SPM。
平面外压电响应力显微镜(PFM)在铌酸锂上的应用
铌酸锂Lithium Niobite (LiNbO3) 是一种光学透明的压电响应材料，用于压电传感器或手机。我们用CoreAFM测试了LiNbO3样品（PFM03，来自爱沙尼亚TipsNano）。样品具有规则的域结构，周期为10-μm。自发极化在相邻域中具有相反的方向。
为了在成像期间测量压电响应，当光栅扫描样品上的悬臂尖端时，将7.5V AC电压施加到微悬臂上。响应于施加的电压，样品周期性地膨胀和收缩，与激发频率同相或反相。虽然测量到的小的RMS粗糙度为0.3 nm，在形貌上却无法识别这些域结构。然而，在平面外压电响应中可以容易地识别它们。
铌酸锂Lithium Niobate的压电响应力显微图
附加选项 & 组件
CoreAFM附加选项和组件
无缝扩展更多功能
32种标准和可选模式与完全兼容的附件使CoreAFM成为从材料研究到生命科学和电化学等应用的高性价比工具。以CoreAFM基本的功能为起点,可以无缝扩展其功能。高级AFM模式和功能（如样品加热，环境控制，脚本编写等）可以轻松添加到您的CoreAFM中。有关详细信息和依存关系，请参阅概览。
使用数字倒置显微镜选件(DIMO)增强CoreAFM的FluidFM® 功能
CoreAFM是一款非常多功能的原子力显微镜，可用于多种不同类型的研究。 DIMO增强了您的CoreAFM，允许从下方进行光学观察，而不需要添加另一整套带倒置显微镜的AFM系统。
增强的观测能力

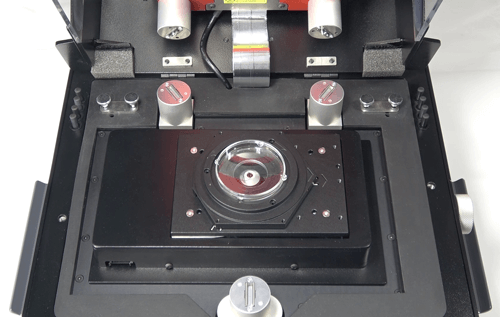

Nanosurf与Cytosurge有长期的合作关系，自2011年以来一直为FlexAFM开发 FluidFM® 解决方案，为单细胞分析和操作提供强大的应用。DIMO升级了CoreAFM，使之也能够执行 FluidFM® 。当使用培养皿支架等配件时（右图所示），它可以增强您的观测能力。
阅读有关DIMO的更多信息
物有所值
极简和一体化的设计取消了额外的隔音罩、相机外壳等需求，从而使每一个剩余的组件都对其功能至关重要。少即是多——以CoreAFM为例，您的钱更有价值。
CoreAFM 及其附件是一个一致的系统概念设计的完美典范。
CoreAFM配件开发过程中的设计和思维过程的例子，
所有这些都降低了总体成本，提高了总体可再用性
其结果是一个集成的、优质高效的、多功能的AFM系统，提供了市场上好的性价比。此原子力显微镜，操作简便，结实耐用且易于扩展。
CoreAFM将您带回AFM的本质:度量能力，而不是机器!
样品 & 模式盒
模式盒
- CoreAFM标准导电探针AFM模式选项
- 动态力模式工具盒
- 静态力模式工具盒
- 力调制模式工具盒
- 横向力模式工具盒
- 相位成像模式工具盒
- 标准液体模式工具盒
- 标准刻蚀工具盒
- 标准磁力模式MFM工具盒
- 标准力谱模式工具盒
- 静态力模式工具盒
浏览网上商店
微悬臂系统
- 微悬臂系统液体/空气 平的
- 微悬臂系统液体/空气 平且导电的
- 微悬臂系统液体/空气 平且无槽0.3毫米
- 微悬臂系统液体/空气 平且无槽0.6毫米
浏览网上商店
技术参数
CoreAFM 参数和尺寸
系统参数
| 扫描头 |
|
|
| 最大扫描范围 (XY) |
100 µm(1) |
< 5 nm 平坦度 |
| 最大高度范围 (Z) |
12 µm(2) |
闭环 |
| 探测器噪声 (RMS) |
典型值 60 pm |
最大 100 pm |
| 传感器噪声 (RMS) |
典型值 180 pm |
最大 250 pm |
| 动态噪声 (RMS) |
典型值 40 pm |
最大 70 pm |
| 静态噪声 (RMS) |
典型值 100 pm |
最大 200 pm |
(1) 制造公差 ± 5%
(2) 制造公差 ± 10% |
| 控制器 |
|
|
| 扫描控制和输入 |
24-bit ADC/DAC |
200 kHz |
| 数字锁定 (2×) |
16-bit ADC/DAC |
20 MHz |
| 用户输入/输出, 激发 |
24-bit ADC/DAC |
5 MHz, 10 V |
| 数字同步 |
2-bit 线/帧同步输出 |
5 V, TTL |
| 热调谐 |
10 Hz – 2 MHz |
|
| FPGA, 32-bit CPU, 256 MB RAM |
可编程 |
USB 2.0 |
